リコイル®

めねじの補修・補強の強い味方
特長
01つぶれた めねじを元のねじサイズのまま補修できる
02アルミなど軟質材のめねじを補強して、軽量化・繰り返し性アップ
03豊富な材質・サイズ展開により、特殊な使用環境にも対応可能
商品詳細

リコイルはつぶれためねじを元のねじサイズのまま補修することができる金属製ワイヤーインサートです。
アルミニウムやマグネシウム・プラスチック等の軽量素材に挿入することにより、十分な組立強度が確保できます。

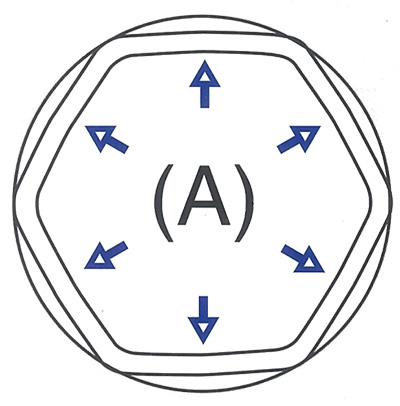

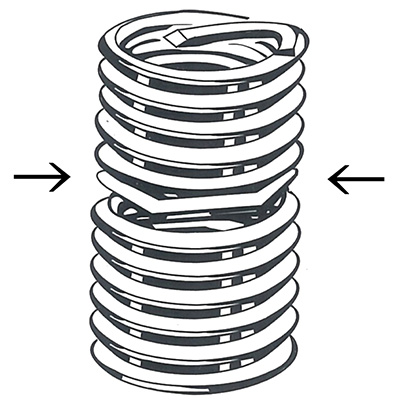

挿入前のリコイルは母材のねじ穴よりも大きく設計されています。軽く絞り込みながら挿入した後は、穴の外に向かってばね作用が働き、母材に突っ張るため抜けません。

また元のめねじより強い補強ができます。

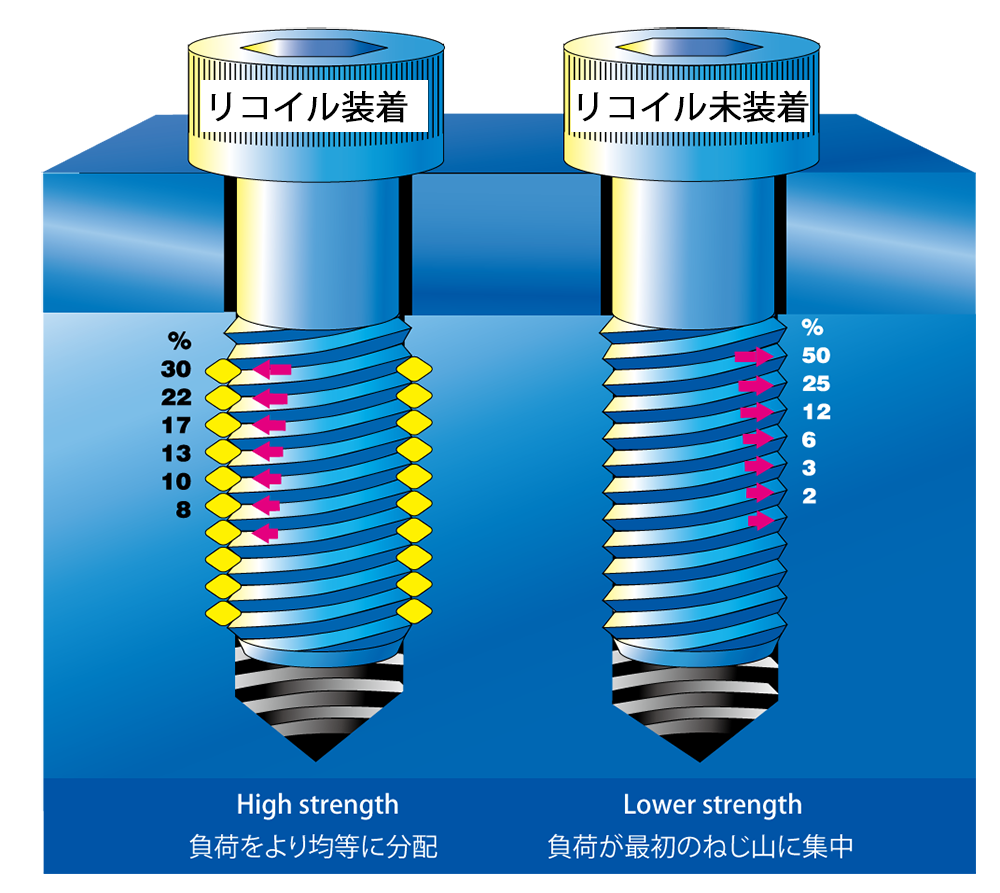

この画像はリコイルインサートが従来のねじ山に及ぼす効果を示しています。
インサート装着前には、最初の3山に負荷の75%以上がかかっていますが, インサート装着時は剪断荷重を好ましい「フープ応力-半径方向の荷重」に変えています。この作用により、もとのねじ山より強いねじ山が生まれます。

結果としてアルミニウム合金マグネシウム合金やのような強度の低い素材でもリコイルを挿入することで強度の高いボルトを使用することができるため、ボルトサイズを小さくでき部品の軽量化が可能になります。

M2~M135までの豊富なサイズ(インチ対応)に、通常のSUS304に加えて耐熱性や非磁性など特殊な使用環境につよい材質を豊富に取り揃えています。
またピンポイントの補修に使用するハンドツールや大量の組み立てに適した自動挿入工具など、用途に合わせて工具をご用意しています。
ISO9001、ISO/TS16949認証による管理のもとで全世界に提供しています。

使用方法
ドリル→タップ立て→インサート挿入→タング折取り
採用実績

半導体製造装置 / 工作機械 / 航空機 / 発電 / 自動車

寸法/規格表(材質別)

SUS304

特徴標準品
適用例ステンレス全般
半導体製造装置部品
航空機・自動車・鉄道など
適用ボルトサイズM2~M135
#2~3-1/2
温度範囲~ 425°C
サイズ表リンクを開く



SUS316

材質SUS316
特徴・耐食性
・耐薬品性
適用例淡水・海水などの環境下
半導体製造装置・信号機など
適用ボルトサイズM2.5~M16
温度範囲~ 425°C
サイズ表リンクを開く



インコネルX-750

特徴・耐食性
・耐熱性
・耐薬品性
適用例半導体精密装置部品
ガスタービン
適用ボルトサイズM3-M12
温度範囲425~550°C
サイズ表リンクを開く



りん青銅

特徴非磁性
適用例精密機器・医療機器など
適用ボルトサイズM3~M24
3/8~2″
温度範囲 ~ 300°C
サイズ表リンクを開く



ナイトロニック60

特徴・非磁性
・カジリ防止
適用例潤滑油を必要としない
半導体製造装置
適用ボルトサイズM3~M12
#4~3/8
温度範囲~425°C
サイズ表リンクを開く

その他、特殊材質による特注品も承っています。ご相談ください。



工具ータップ

リコイルタップは通常のタップとは異なり、インサートタップ専用です。
ピッチは通常のタップと同じですが、タップ外径はインサート用に大きく作られています。
高速度鋼(HSSあるいはHSS-E)で精密に製造されており、先タップ、中タップ、上げタップがございます。
ハンドタップとは別に量産用にマシンタップ(スパイラル、ポイント)、スパークプラグ用にはリコイル独自のドリル不要のパイロットタップもございます。
タップ孔のサイズはドリルサイズ、母材の材質、潤滑油によって変わるため、正確な公差が要求される場合は前もってテストすることをお勧めします。

ハンドタップ

先タップ(#1)

中タップ(#2)

上げタップ(#3)
精密なタップ孔が要求される場合の導入用、あるいは精度が要求される下穴に対して使用します。8山のリードがあります最も一般的に使用するタップで、主に通り穴に使用します。4山のリードがあります。止まり穴の底近くまでタップを立てる際に使用します。2山のリードがあり、先タップ、もしくは中タップの後に使用します。

マシンタップ

パイロットタップスタイラルタップポイントタップ
破損しためねじを修正する際に、ドリルを使用することなくオーバーサイズのタップを立てることができます。
主にスパークプラグの修理に使用します。
止まり穴、特に鋼、マグネシウム、アルミニウムなど柔らかい材質で長いキリコが出る様な母材にお勧めです。通り穴への使用にお勧めです。先端のリードでキリコの逃げ道を作ります。
工具ー手動式挿入工具

手動工具にはS型(スロットタイプ)とP型(ねじ式)の挿入工具があります。

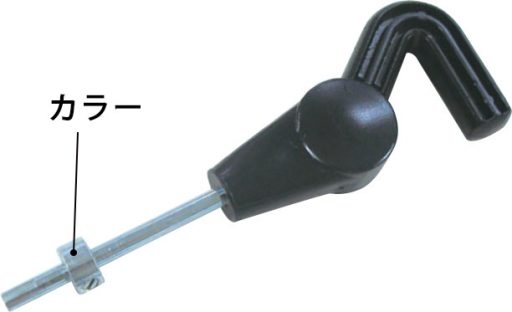

S型挿入工具

リコイル独自の挿入工具で、少量のインサート挿入に適しています。
この工具はカラーを調整することにより、1Dから3Dまでにインサートを挿入することができます。
カラーの調整が不適切な場合、タングが滑ってインサートを正しく挿入することができませんのでご注意下さい。

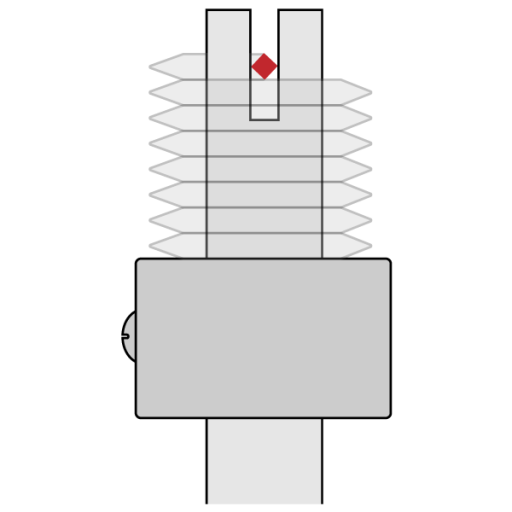

インサートを工具にセットした時、インサートが圧縮された状態の時、挿入工具先端の溝の中ほどにタングがくるように調整します。
カラーの正しい調整はインサートがタップ溝のピッチ通りに挿入する為に大切なことです。

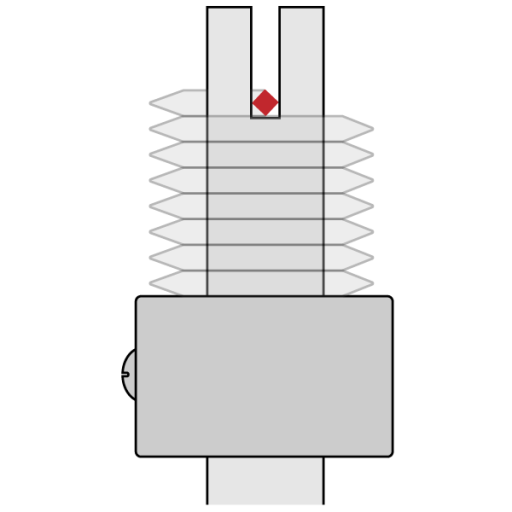

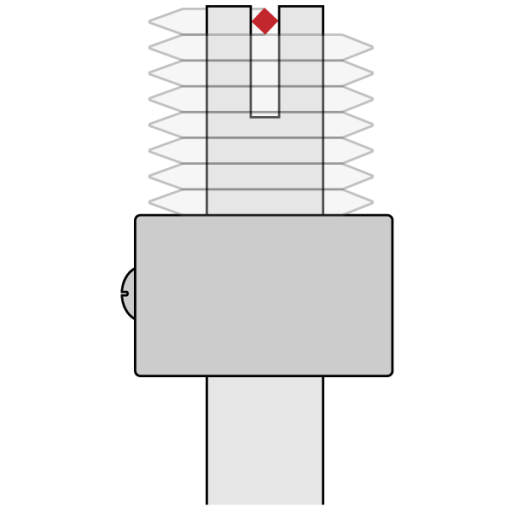

カラー位置が低い適正カラー位置が高い

挿入工具をタングの折り取りに使用する場合、インサート挿入工具を持ち上げて90度回転させてから先端をタングにあて、下方向に叩いて下さい。
※この工具はロックタイプインサートの挿入には適していません
※この工具は他社製のインサートの挿入には適していません

ねじ式プレワインダー型挿入工具

このタイプの挿入工具は小規模な生産ラインやエアー、及び電気が利用できない生産現場でのインサート挿入に適しています。
ねじ式挿入工具は標準インサートとロックタイプインサートの両方に使用できます。
ハンドルを回転させながらインサートを挿入しますが、マンドレルがねじ(めねじ)のピッチ通り進んでいきますので、インサートのピッチエラーを防ぐことができます。
インサート挿入後はハンドルを左回転させてマンドレルをインサートから外します。

P1型ねじ式P2型ねじ式マンドレル

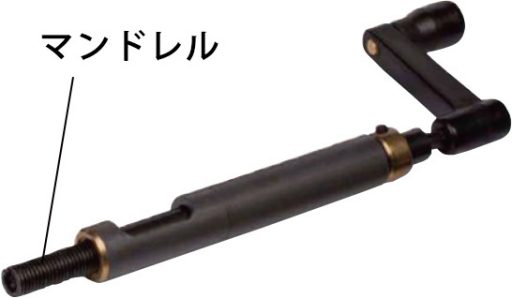

P1型ねじ式
ボディとハンドルはプラスチックです。
インサートの使用量100個未満に適しています。
適用サイズ:M3~M12(並目・細目)、#2~1/2(UNC/UNF)

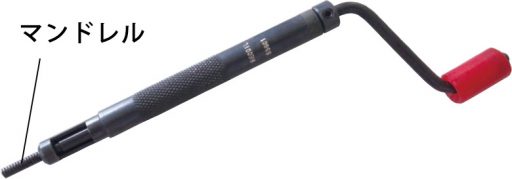

P2型ねじ式
ボディーはスチール製です。
インサートの使用量100個以上に適しています。
特にロックインサートに適しています。
適用サイズ:M2~M14(並目・細目)

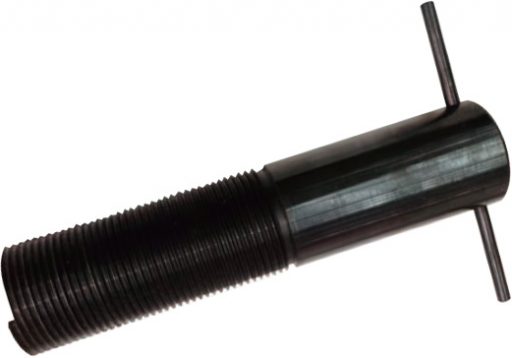

マンドレルタイプ
ボディがスチール製です。
太径サイズに適しています。
適用サイズ:M16(並目)、9/16~1-1/2(UNC)、1-1/8~3″(8UN)

ねじ式プレワインダー型挿入工具 使用方法

工具ータング折取工具

スプリング式、マグネット式の2種類があります。
スプリング式は生産ラインでの折り取りに適しています。
細めで径が大きい(M8-1.5もしくは3/4-16より大きい)場合はロングノーズプライヤーでタングを挟み、軽く2~3回前後に折り曲げる様にして取り除いてください。

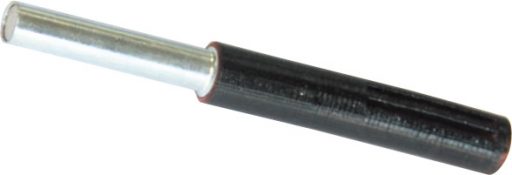

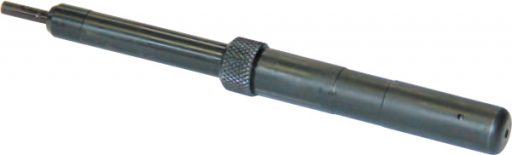

スプリング式折取工具マグネット式折取工具

スプリングの反発力でタングを折り取る工具です。常に同じ力がタングにかかり正しく折り取ることができます。

工具先端をタングにあて、上から手の平で押し、タングを折り取ります。

M12または1/2″までのインサートに対応します。

工具先端(マグネット付)をタングにあて、工具の頭部をハンマーで軽く叩くと、ノッチ部分で簡単に折り取れます。
また、折り取ったタングがマグネットに付きすぐに取り出せるので、タングが確実に折れているか確認することができます。

タング折取工具 使用方法

工具ー抜取工具


インサートの抜き取り専用工具です。挿入のインサートを簡単に抜き取ることができます。
最終コイルの端から90度の位置に工具をあて、抑えながら左方向へ回すとインサートが抜けます。
工具がインサートに引っかかりにくくなった場合は、工具の刃先を研いでください。

よくあるご質問(FAQ)
Qリコイルとは?
A

リコイルは断面が菱形の高品質ステンレスワイヤーをスプリング状に巻いて作られています。
インサートは、相手母材のタップ孔よりひと回り大きく作られており、軽く絞り込まれながら装着されます。
装着後はバネ作用が働き、半永久的に抜けません。

Qリコイルの呼び長さとは?
A

適用ねじの呼び径(ミリサイズ) の1倍、1.5倍、2倍とし、それぞれ1D、1.5D、2Dと表記しています。

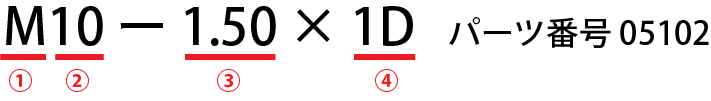

①メートルねじ
②ねじの呼び径
③ねじのピッチ
④ねじの呼び長さ:10mmの板厚に合う長さ
 D表示:呼び径に対する倍数の長さ

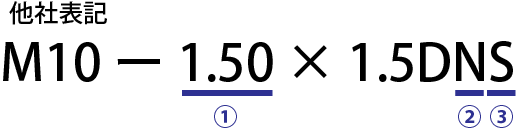

※呼び長さとは、板厚10mmに挿入し、適切な長さを意味するもので、L寸法ではありません。



①呼び長さ
②ノッチ有り
③材質:ステンレス

Qリコイル単体のサイズレンジ(サイズ範囲)は?
A

通常材質フリーランニングインサートでM2~M52までその他のサイズ、他の材質のサイズに関してはお問い合わせ下さい。

Qどんな規格にも対応できますか?
A

メートルねじ(並目、細目、極細目)
インチねじ(UNC、UNF、W/W)
などに対応しています。
その他の規格にも対応しているものもありますのでお問い合わせ下さい。

Qリコイルにはどのような材質がありますか?
A

通常の「SUS304」以外に「SUS316」「りん青銅」「ナイトロニック60」「インコネルX-750」等がございます。

Q各サイズの下穴の問い合わせ(ドリルサイズ)
A

コチラでご確認下さい。

Q上手く挿入できません。
A

次の点をご確認下さい。
①タップはゲージでチェックされましたが?
②挿入時 穴に押し付けていませんか?
③第1コイルは上手く、くいついていますか?

Qリコイルが磁石にくっ付くのはどうして?
A

リコイルの材質はステンレス(SUS304)であり、一般的に磁性はないと言われていますが、リコイルを製作する際に菱形(圧延・コイリング)に異形加工する際、若干の磁気を帯びるためです。

Q磁気を嫌う箇所で使用する場合は?
A

「りん青銅」「ナイトロニック60」等の材質をご使用下さい。

Q高温で使用する場合は?
A

材質インコネルX-750は約550℃の温度まで耐えることができます。

Qミルシート・検査成績書は発行できますか?
A

メーカーでは各サイズ毎にロット番号で管理しています。
ロット番号を教えていただければのミルシート・検査成績書は発行できます。

Qリコイルの挿入方法を教えて下さい。
A

1. ドリルで下穴をあける(適用ドリルサイズはコチラでご確認下さい。)
2. リコイルタップでオーバーサイズのタップを立てる。
3. リコイルを挿入工具に装着します。(タングを下にします。)
4. 下方向に軽く押さえながら回します。
5. 挿入工具をタングから抜き90°回転させて鋭く叩いてタングを折りとって下さい。

タングを決して挿入工具でねじ取らないで下さい。
M8以下の場合は専用の折取工具で折って下さい。

Qリコイルを抜きたい場合
A

専用の抜取工具をお使い下さい。
最終コイルの端から90°の位置に工具をあて、押さえながら左方向へ回すとインサートが抜けてきます。
何度も使用して工具がインサートに引っ掛かりにくくなりましたら、工具の刃先を砥いで下さい。
*工具が引っかからない時はインサートに溝などを付けて引っかける様に使用してください。
