リコイルタングレスインサート

ワイヤーインサートの挿入時間を1/3に短縮
特長
01タング折取・除去不要
02スキル不要で作業の平準化が可能
03ピッチ飛びなど挿入ミスを防止
リコイルタングレスインサートとは

専用工具の使用により、タングなしで挿入・抜き取りが可能です。
抜き取る際、雄ねじにも、タングレスインサートにもダメージを与えません。





従来品とリコイルタングレスインサートの作業の違い

ワイヤーインサートのタングが無いので、挿入時間を従来の1/3に短縮することができます。

タングレスインサートに変更することで以下のような問題をなくすことができます!

〇タングを折り取るのに手間がかかる。
〇折り取り作業にピッチ飛びやバリ残りのリスクがある。
〇折り取ったタングの回収に時間がかかる。また時々取り忘れがある。


タングの折り取り・回収作業が必要ないため、タングの取り忘れや折り取り不全によるバリ残りなどのトラブルもなくすことができます。
ピッチ飛びの問題については、挿入時とタング折り取り時の2回発生するリスクがありますが、ねじ式の挿入工具であること、折り取りを確認するための作業が不要であることにより、いずれも防ぐことができます。
挿入後に実施していたピッチ飛びのボルト検査は不要となります。
またタングレスインサートには、上下がないため向きを気にせず工具にセットできます。

採用実績
半導体製造装置・鉄道・自動車・金型
寸法/規格表(材質別)

SUS304

特徴標準品
適用例ステンレス全般
半導体製造装置部品
航空機・自動車・鉄道など
適用ボルトサイズM2~M16
#2~3/8(UNC),#10~3/8(UNF)
対応温度帯~ 425°C
サイズ表リンクを開く



SUS316

特徴・耐食性
・耐薬品性
適用例淡水・海水などの環境下
半導体製造装置・信号機など
適用ボルトサイズM3~M12
対応温度帯~ 425°C
サイズ表リンクを開く



インコネルX-750

特徴・耐蝕性
・耐熱性
・耐薬品性
適用例半導体精密装置部品
ガスタービン
適用ボルトサイズM3~M6
対応温度帯~550°C
サイズ表リンクを開く



りん青銅

特徴非磁性
適用例精密機器・医療機器など
適用ボルトサイズM3-M12
対応温度帯 ~ 300°C
サイズ表リンクを開く



ナイトロニック60

特徴・非磁性
・カジリ防止
適用例潤滑油を必要としない
半導体製造装置
適用ボルトサイズM3~M12
対応温度帯~425°C
サイズ表リンクを開く



工具ータップ

リコイルタップは通常のタップとは異なり、インサートタップ専用です。
ピッチは通常のタップと同じですが、タップ外径はインサート用に大きく作られています。
高速度鋼(HSSあるいはHSS-E)で精密に製造されており、先タップ、中タップ、上げタップがございます。
ハンドタップとは別に量産用にマシンタップ(スパイラル、ポイント)、スパークプラグ用にはリコイル独自のドリル不要のパイロットタップもございます。
タップ孔のサイズはドリルサイズ、母材の材質、潤滑油によって変わるたため、正確な公差が要求される場合は前もってテストすることをお勧めします。

ハンドタップ

先タップ(#1)

中タップ(#2)

上げタップ(#3)
精密なタップ孔が要求される場合の導入用、あるいは精度が要求される下穴に対して使用します。8山のリードがあります最も一般的に使用するタップで、主に通り穴に使用します。4山のリードがあります。止まり穴の底近くまでタップを立てる際に使用します。2山のリードがあり、先タップ、もしくは中タップの後に使用します。

マシンタップ

パイロットタップスパイラルタップポイントタップ
破損しためねじを修正する際に、ドリルを使用することなくオーバーサイズのタップを立てることができます。
主にスパークプラグの修理に使用します。
止まり穴、特に鋼、マグネシウム、アルミニウムなど柔らかい材質で長いキリコが出る様な母材にお勧めです。通り穴への使用にお勧めです。先端のリードでキリコの逃げ道を作ります。
工具ー手動式 挿入・抜取工具

電動式と手動式の2種類があります。
手動作業時は六角ビット対応のハンドルを装着してご使用下さい。
作業効率を最大化するには電動式がオススメですが、相手材によっては電動工具は不向きの場合がございますのでご相談下さい。

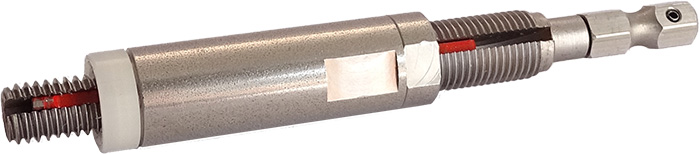

挿入工具

マンドレルタイププレワインダータイプ

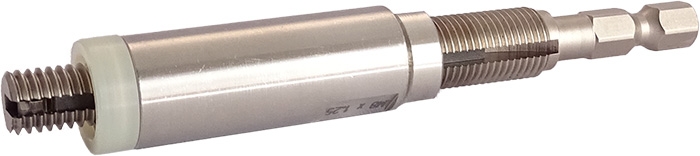

抜き取り工具

マンドレルタイプ

手動式(マンドレルタイプ) 使用方法

工具ー電動式 挿入・抜取工具

専用電動工具(メトリック・ユニφサイズ共用)

α-5000HEX
M2.5~M10用

CL-6500HEX

M6~M12用

専用電源

セルフバッキー用コントローラー

SBC-1

ブラシレスドライバー用電源

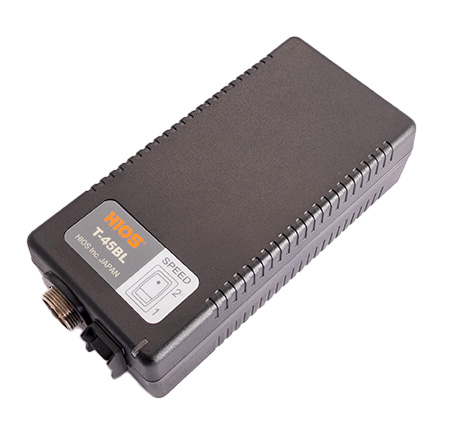

T-45BL

タングレス スターターキット

電動ドライバーと挿入工具、抜き取り工具、カラタンがセットになった製品です。
・ワイヤーインサート挿入作業の手間を削減したいが、50個程度しか使用しないためタングレスを採用するか迷っている
・電動工具を使用してみたいがイニシャルコストが高く採用に踏み切れない
いった方におすすめです。

TONE製ハイブリッド電動ドライバー1本
  対応ねじサイズM3~M6径専用
  正転/逆転切り替え手動
  充電可能回数500回(USB充電式 )
  連続使用時間60分
カラタン50pcs (M3~M6:1D or 1.5D or 2D)
挿入工具1本
抜取工具1本

電動式 使用方法

使用方法はカタログにも掲載しておりますので、ご覧ください。

工具ーその他

交換爪

工具の交換用爪。
初回購入時の工具についておりますので、爪の摩耗や誤ってかけた場合の保守部品です。

挿入工具用抜取工具用
