特徴

01接着剤塗布作業の手間・ムラ・忘れをなくす

02ゆるみ止め剤の種類・塗布範囲・粘度・色のオーダー可能

03試作や小ロット・短納期に対応

作業改善

動画

商品詳細

ねじ部にあらかじめゆるみ止め剤が塗布されたプレコートタイプのため、そのまま締め付け作業ができます。
塗布作業の手間・ムラ・忘れをなくし、衝撃や振動によるゆるみを強力に防止します。
ゆるみ止め剤は「抵抗」と「固着」の大きく2つのタイプに分けられ、それぞれに複数の種類をご用意しているため、用途に応じて使い分けることが可能です。

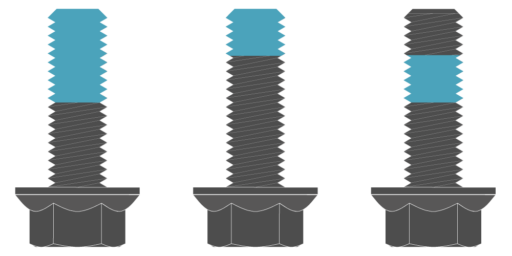

またゆるみ止め剤の塗布範囲や色、粘度については指定が可能です。

最適な仕様選定や、試験機を用いた各種トルクの設定については専門のエンジニアによるサポートが可能です。
試作や小ロット・短納期対応も受け付けております。

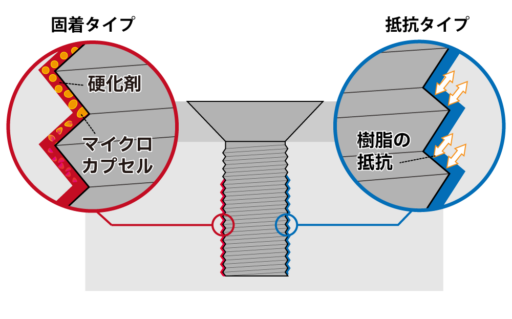

○抵抗タイプ
ねじ部との抵抗によりゆるみ止め効果を発揮
抵抗タイプは、主に樹脂等をゆるみ止め液に混ぜることで、弾力性に優れ、ねじ部との抵抗によりゆるみ止め効果を発揮します。
使用箇所がプラスティック製品など強い接着効果が逆効果になるものや、調整ねじ、脱落防止に適しています。

○固着タイプ
固着タイプは、ゆるみ止め液の中にマイクロカプセルが入っており、ねじを締めつける圧力で破れ、マイクロカプセルの外にある硬化剤と化学反応を起こし、接着効果が生まれます。
（固着するまで72時間程度必要）
これにより、あらかじめねじに塗布したゆるみ止め剤と相手物が接着剤によってしっかり固着し、ゆるみ防止効果が発揮されます。
ピッタリ固着することで、シール効果にも優れています。

採用実績

工作機械 / プレス機 / 食品加工機 / オーディオ機器 / 水栓機器 / 搬送装置 / めがね / 半導体製造装置 / ロボット / 鉄道車輌 / 建築 / ＬＥＤ看板 / 信号灯 / 遊具関係

寸法/規格表

対応ねじサイズ

S0.8～M20 ※製品によって対応できない場合もございます。

固着タイプ(マイクロカプセル)

名称	SL-359	SL-359	SL-359	SL-358	SG-2353	SG-2451J
主成分	エポキシ樹脂マイクロカプセル(シリコーンバインダー) 導電フィラー	エポキシ樹脂マイクロカプセル(シリコーンバインダー)	エポキシ樹脂マイクロカプセル(粘着バインダー)	エポキシ樹脂マイクロカプセル(水性バインダー)	エポキシ樹脂マイクロカプセル	エポキシ樹脂マイクロカプセル
特長	●導通性に優れている。 ●耐性、シール性に優れている。 ●M1.4～	●バインダーにシリコーン樹脂を使用、しているため、シール性に優れている。 ●サイズはＭ1.4～	●成形、切削くずを捕獲するとともに固着反応により、ゆるみ止め効果を発揮する。 ●高絶縁性。	●環境に優しい水性タイプ。ハロゲンフリー・トルエンフリー	●カプセルの粒系が20～70μと超極小のため精密ねじからボルトの区別なく固着性能を発揮。またシール性にも優れている。	●カプセルの粒系が20～70μと超極小のため精密ねじからボルトの区別なく固着性能を発揮。またシール性にも優れている。
基本色※	黒※	黄	青	青	青※	橙※
使用温度	-40℃～170℃	-40℃～170℃	-40℃～170℃	-40℃～170℃	-40℃～80℃	-40℃～150℃

抵抗タイプ(樹脂タイプ)

名称	SL-250	SL-251	SL-252	SL-256	SL-255	SL-257
主成分	シリコーン樹脂加工	ポリアミド系ナイロン樹脂	水性ナイロン樹脂	特殊ナイロン・シリコーン樹脂	シリコーン・導電フィラー	特殊ナイロン
特長	●耐熱、防湿、防水性に優れています。 ●シール用としても使用可能です。 ●安定な塗膜。 ●優れたトルク特性を示します。 ●サイズはＭ1.4～	●優れたトルク特性を示します。	●膜の付着性が高く優れたトルク特性を示します。 ●水性タイプなので環境に優しい。	●剥がれにくく、かすが出にくい。 ●条件により再使用が可能。	●導通性に優れています。 ●サイズはＭ1.4～	●食品接触用途に対応 ●剥がれにくく、かすが出にくい。 ●条件により再使用が可能。
基本色※	赤茶	青	黄	青	黒※	金※
使用温度	-40℃～130℃	-40℃～130℃	-40℃～150℃	-40℃～200℃	-20℃～80℃	-40℃～200℃

※色合いは、主として常用色を記載しております。SL-359、SG-2353、SG-2451J、SL-255、SL-257は他色への変更はできません。
※透明は、抵抗タイプのみです。
◎ゆるみ止め加工したねじ、ナットは1年以内にご使用ください。
◎当社のすべての製品は、カドミウムや鉛等の有害物質は含まれておりませんので、安心してご使用いただけます。
◎要望に応じて塗布範囲や粘度の調整も可能です。

技術資料

NAS式試験データ

＜試験条件＞
周波数：1750～1800c.P.M
振幅：11.43mm±0.381
試験時間 30000cycles
指定トルクで締め付けアイマークを引き、振動・衝撃を加え、ねじが戻り回転するかを試験する機械です。
ゆるみ対策製品の効果を調べる際にも用いられます。

よくあるご質問（FAQ）

Qシーホースロックの色指定は出来ますか？

A

可能です。同じネジ径で長さ違いを色分けすることも可能です。(一部を除く)

Q固着強度は出来ますか？

A

可能です。塗着量の変更により低強度・中強度・高強度と選択出来ます。

Q一度使用したシーホースロック付きビスは再利用可能ですか？

A

可能ですが、抵抗タイプ・固着タイプとも1度目の固着力はありません。
出来れば新しいビス(ボルト)と交換してください。

Qネジ部の真ん中のみ塗布出来ますか？

A

可能です。
ボルト頭(ビス頭)の下部のみでも可能です。(先端部は塗布無しの状態)

Qナットはシーホースロック加工出来ますか？

A

可能です。
但し、雄ねじ(ボルト・ビス)のネジ部に干渉しながらナットを締結しますので締め込み箇所以外にも樹脂が付着します。

Qシーホースロック処理のみで注文出来ますか？

A

可能です。
部材を支給していただいて加工いたします。
また、ねじ本体込みでの納品も可能です。

Q完全に固着するまでの時間はどれくらいかかりますか。

A

固着タイプは72時間で完全固着いたします。
抵抗タイプは締め込み後から効力を発揮いたします。

Q締め込み時に削りカスが出ると困る。

A

抵抗タイプ「SL-256」もしくは固着タイプ「SL-356」でしたら締め込み時のカスが出にくい仕様です。

Q絶縁する事は可能ですか。

A

固着タイプ「SL-356」で絶縁可能です。

Q電気を通すタイプはありますか。

A

導電タイプ「SL-255」「SL-359」で対応出来ます。

Q食品機械(器具)に使用出来ますか。

A

抵抗タイプ「SL-257」は食品衛生法における、器具及び容器包装の規格に適合した合成樹脂を使用しております。
