310slim

超極低頭ねじ
特長
01頭部高さが業界最薄、最軽量
02ザグリ穴加工不要で頭部の出っ張りがなくせる
03従来の小ねじと同じトルクで締め付け可能
商品詳細

310slim

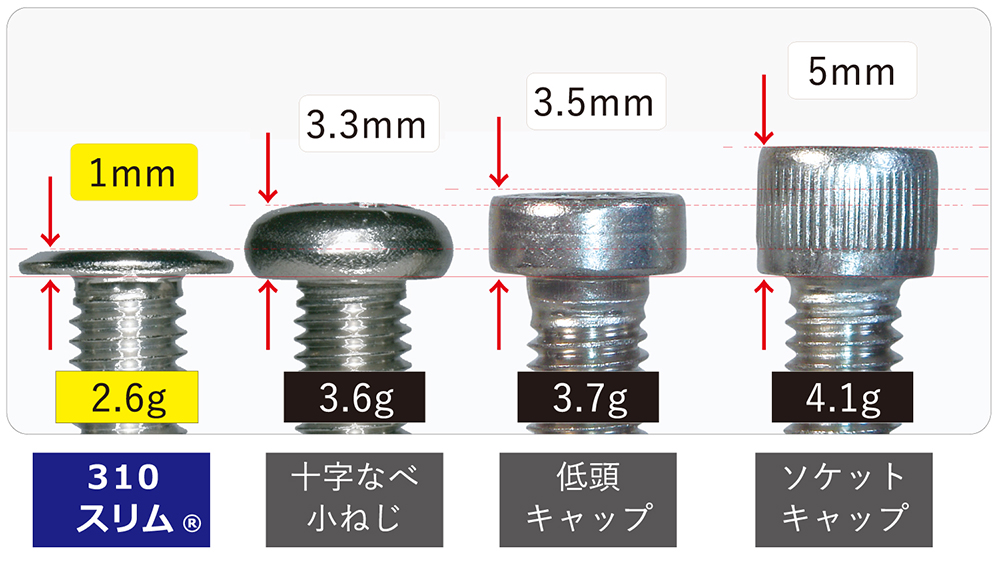

310スリム®はM2で頭部高さは0.5㎜、M5で1㎜!
ねじ頭部の出っ張りをなくしたいところや軽量化したいところにお奨めの製品です。



310slim

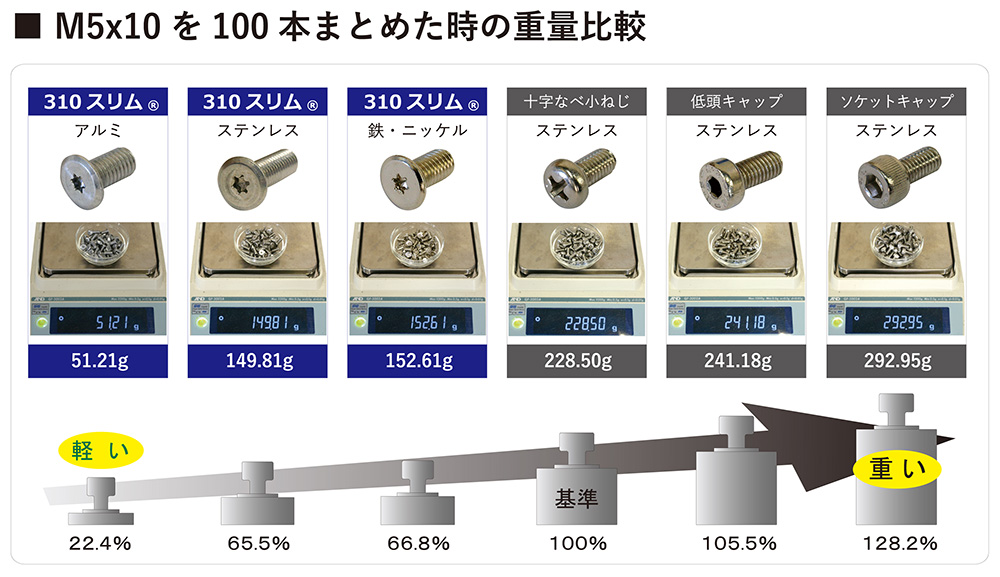

なべ小ねじM5×10と同サイズの310スリム®を比較すると、頭部高さを1/3に、重量では2/3まで軽量化できます。



310slim

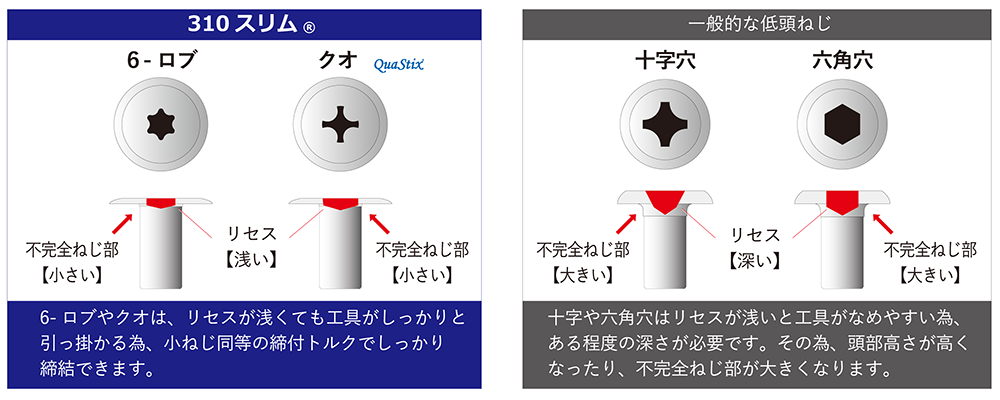

310スリム®は十字穴小ねじと同様の締付けを可能にするために、リセスの形状、深さを工夫しています。
十字穴リセスの頭部高さを単純に低くすると、リセスが浅くなり、トルクを掛け過ぎるとリセスがなめてしまいます。
この問題を解決するために、310スリム®のリセスはトルク伝達が良好な「6-ロブ」と「クオ」の2種類を採用しています。
従来使用していた十字穴小ねじと同じ締付トルクでもリセスが破壊されることはありません。



310slim

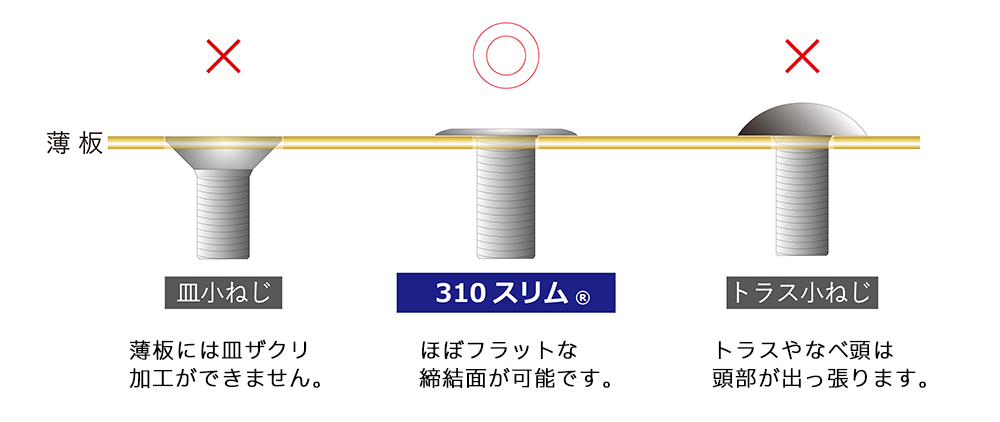

310スリム®ならザグリ加工なしで、ねじ頭部の出っ張りのないフラットな締結面が実現できます。
310スリム®の首下の不完全ねじ部は小さく設計されており、薄板締結でもねじ頭部が浮くことなく確実に締付けすることができます。
皿小ねじを使用する際の相手材へのザグリ加工が不要なのはもちろん、さらにザグリ加工ができない薄板の締結に最適です。



採用実績
電動バイク / ドローン / ロボット / 電子楽器 / ベンチ(腰掛け) / 精算機
寸法/規格表

材質:鉄

リセス6ロブ6ロブクオスティックス
十字穴タイプ

適応ボルト

サイズ

M3×6~10
M4×6~10
M5×8~16
6#-32×1/4~3/4
8#-32×1/4~3/4
10#-24×1/2~3/4
10#-32×1/2~3/4
M3×6~12
M4×8~16
M5×10~16
表面処理三価(メッキ保証5μm)
ニッケル
黒ニッケル
三価(メッキ保証5μm)三価(メッキ保証5μm)
三価黒(メッキ保証5μm)
サイズ表リンクを開くリンクを開くリンクを開く



材質:ステンレスA2

リセス6ロブクオスティックス
十字穴タイプ

適応ボルト

サイズ

M2×4~12
M2.6×4~12
M3×5~16
M4×6~25
M5×8~30
M6×8~40
M3×6~10
M4×8~12
M5×10~16
表面処理ステンレス素地
黒染
ブロンズ
ライトブロンズ
サイズ表リンクを開くリンクを開く



材質:アルミ

リセス6ロブ

適応ボルト

サイズ

M3×6~10
M4×8~16
M5×10~20
M6×10~20
表面処理アルミ 素地
ブラック
ブルー
グリーン
パープル
レッド
サイズ表リンクを開く



タッピンねじ

材質ステンレスA2
リセスクオスティックス
十字穴タイプ
6ロブ

適応ボルト

サイズ

3×8~12
4×10~16
3×6~10
4×8~12
5×10~12
表面処理三価(メッキ保証5μm)三価(メッキ保証5μm)
三価黒(メッキ保証5μm)
サイズ表リンクを開くリンクを開く



工具

リンクを開く
