ノンサートⓇ

金属インサート不要の熱可塑性樹脂専用タッピンねじ
特徴
01金属インサート不要で繰り返し使用可能
02母材のボス割れを防ぐ形状
03高い引き抜き強度
商品詳細



めねじの補強に必要だった金属インサートは不要となり、工数を削減できます。相手材のボス割れを回避することができる熱可塑性樹脂専用のタッピンねじです。

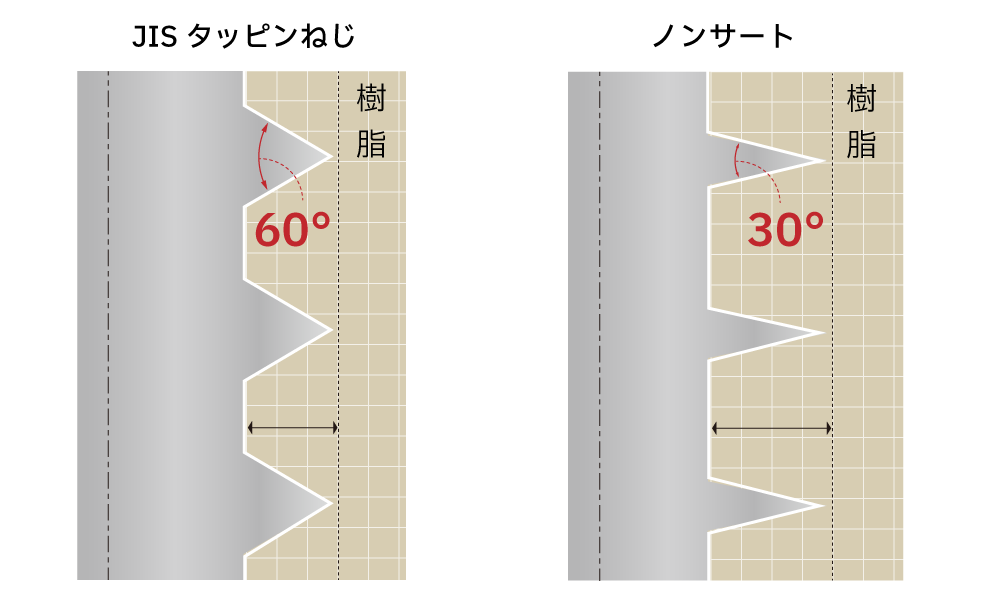

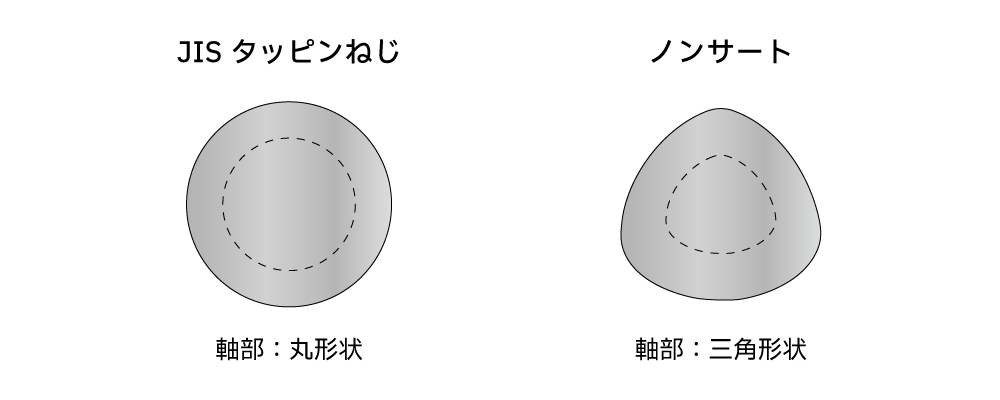

軸部が三角形状かつネジ山角度が30°と鋭利なため(通常は60°)、低トルクで樹脂材にねじ込むことが可能です。
結果として相手樹脂材に負荷を与えにくいため、同一下穴に対して繰り返し使用が可能です。

また相手樹脂材を抱え込む箇所が増し、高い引き抜き強度を実現します。細い軸でネジの谷部が深く、山部が張り出した形状のためです。
用途に合わせてステンレス・鉄(各種メッキ)からお選びいただけます。

寸法/規格表1(材質別)

頭部形状十字なべ ISO規格
適用ボルトサイズ2×5~10
2.5×6~14
3×6~20
4×8~25
5×10~25
6×12~20
表面処理三価(メッキ保証5μm)
サイズ表



頭部形状十字皿
適用ボルトサイズ3×8~12
4×8~12
表面処理三価(メッキ保証5μm)
サイズ表



頭部形状十字0番
適用ボルトサイズ1.4×3~6
1.6×4~8
表面処理黒ニッケル
サイズ表



頭部形状十字なべ JIS規格
適用ボルトサイズ3×6~22
表面処理三価(メッキ保証5μm)
サイズ表



頭部形状310スリム
適用ボルトサイズ3×6~10
4×8~12
5×10~12
表面処理三価(メッキ保証5μm)
三価黒(メッキ保証5μm)
サイズ表



ステンレスA2

頭部形状十字なべ JIS規格
適用ボルトサイズ3×6~16
4×8~20
サイズ表



寸法/規格表2

ノンサート下穴推奨データ / 寸法表※

使用母材の材質

下穴

ABS

ABS

0.80

PA 6/6.6

ナイロン

0.75

PC

ポリカーボネート

0.85

PE

ポリエチレン

0.70-0.75

PET

ポリエチレンテレフタレート

0.75

PMMA

アクリル

0.85

POM

ポリアセタール

0.75

PP

ポリプロピレン

0.70

PPO

ノリル

0.85

PS

ポリスチレン

0.80

FRP

PA 6     30%

0.80

PA 6.6   30%

0.82

PC        30%

0.85

PET     30%

0.80

表の数値にねじ外径に掛けることで、目安の下穴径を求めることが出来ます※。
ボス外径、Min L寸については、お問い合わせください。
上記に当てはまらない使用母材の材質は、お問い合わせください。
※最適な下穴径と締付トルクを決定するには、PCトルクアナライザーによるトルク解析が必要です。

よくあるご質問(FAQ)
Q熱硬化性の樹脂や鉄板にも使用できますか?
A

熱可塑性樹脂専用のタッピングねじの為、それ以外の材質には使用できません。

Q繰り返しはできますか?
A

できます。ただ使用状況によるので、試験が必要となります。

Qノンサート®を使用したいのですが、推奨する下穴径を教えてください。
A

推奨下穴径は相手材によって変わってきます。
PCトルクアナライザーによる試験から最適な下穴径を得る事をお勧めしておりますが、代表的な素材についてはおおよその目安もあります。こちらをご覧ください。

Q推奨する締付トルクを教えてください。
A

締付トルクは相手材や下穴径によって変わってきます。
PCトルクアナライザーによる試験から最適な下穴径を得る事をお勧めしております。
→試験についてはこちら

Qカタログにないサイズを製作してもらう事は可能ですか?
A

受注生産にて対応可能です。ご希望のサイズや材質をご連絡下さい。

Qカタログにない頭部形状を製作してもらうことも可能ですか?
A

受注生産にて対応可能です。いたずら防止用のリセスを希望される方が特に多いです。
いたずら防止用リセスについては、こちらから選ぶことができます。
