十字穴付き皿小ねじ

JIS B 1111　附属書JA規格

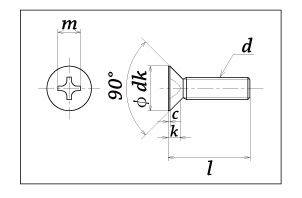

規格図面

規格	JIS B 1111 　附属書JA規格
材質	鋼/ステンレス鋼

d (ねじの呼び)	P (ピッチ)	dk	k	C (約)	No.	十字穴 m（参考）
M2	0.4	4	1.2	0.2	1	2.2
M2.3	0.4	4.6	1.35	0.2	1	2.4
M2.5	0.45	5	1.45	0.2	1	2.6
M2.6	0.45	5.2	1.5	0.2	1	2.6
M3	0.5	6	1.75	0.25	※2	3.6
M3.5	0.6	7	2	0.25	※2	4.1
M4	0.7	8	2.3	0.3	※2	4.5
M5	0.8	10	2.8	0.3	※2	5.1
M6	1	12	3.4	0.4	3	6.7
M8	1.25	16	4.4	0.4	3	8.4

十字穴の形状・寸法は、JIS B 1012のH形とする。

※　十字穴のねじ径3.0、トラスに対応する工具は＃1です。
