DTIアラートボルトシステム｜池田金属工業株式会社

特長

01正確な軸力（＝締付力）の把握でボルト締結体の安全性を向上

02遠隔地からねじのゆるみを検知

03ピンポイントのメンテナンスで作業の省人化

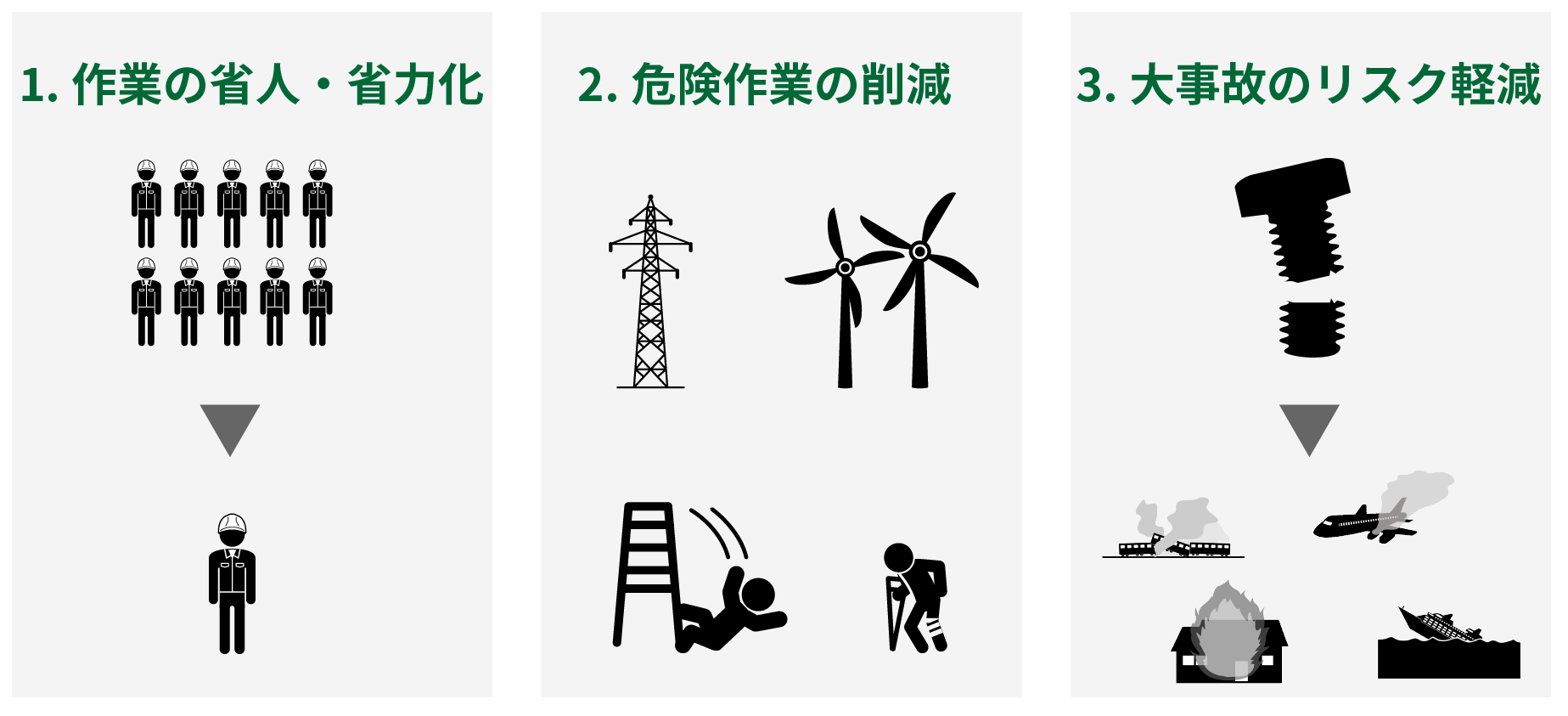

システムの提供価値

お問い合わせ・お見積りはこちら

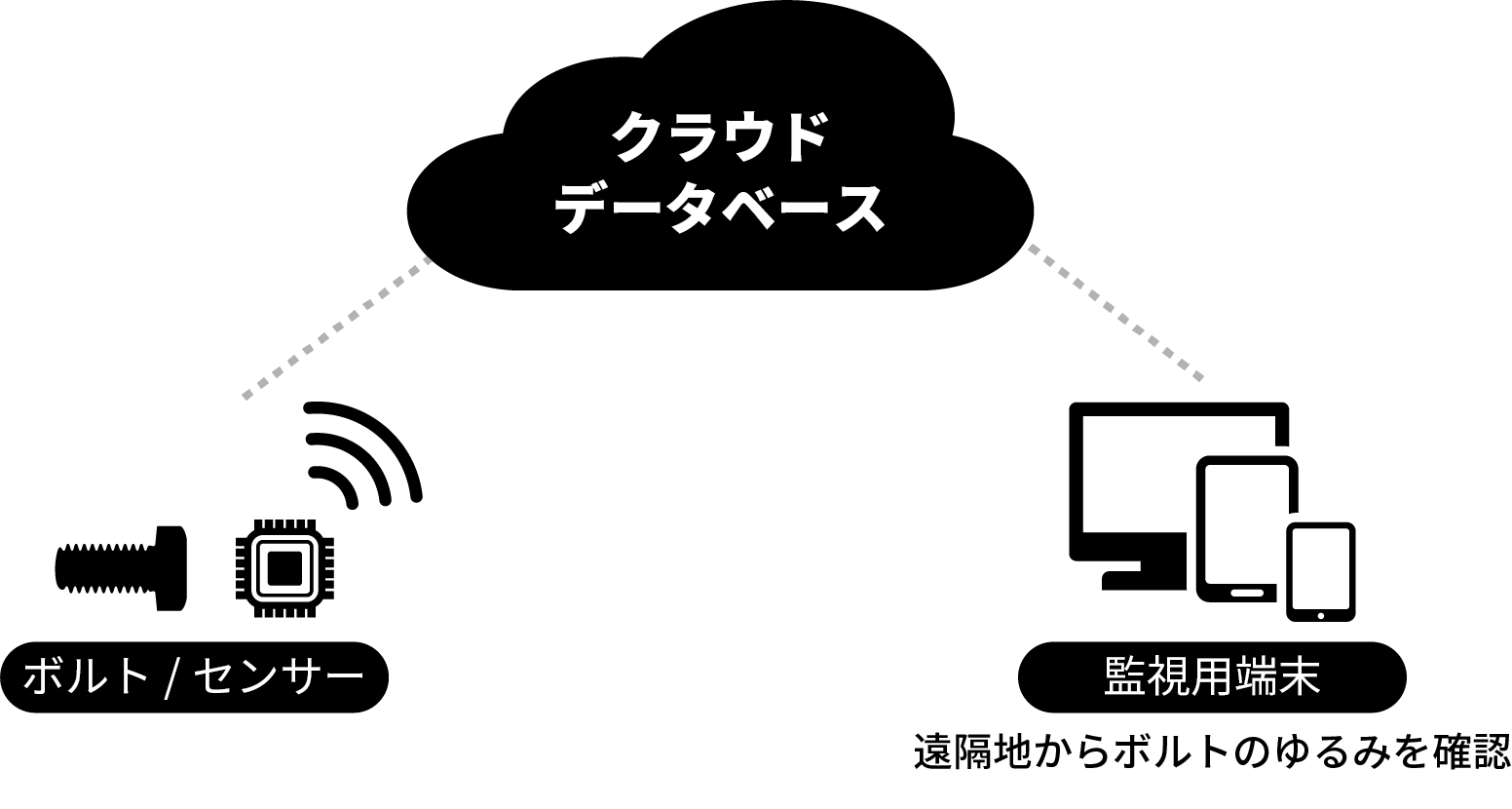

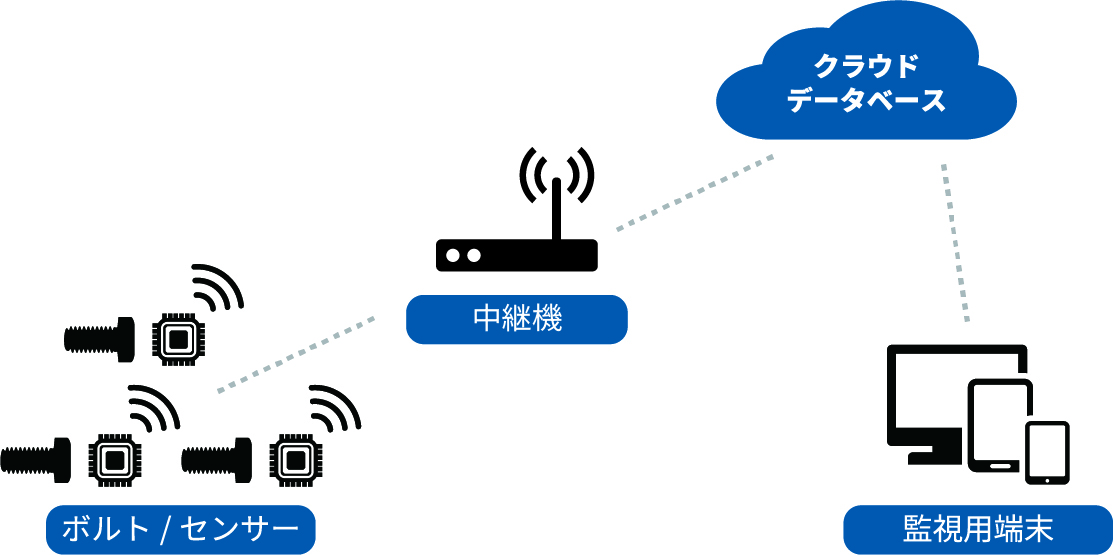

システム構成

DTIアラートボルトシステムは、DTIシステムを利用し、色の変化をセンサーで検知、遠隔地の監視用端末（パソコン、タブレット、スマートフォン等）でゆるみの状態を確認できるシステムです。

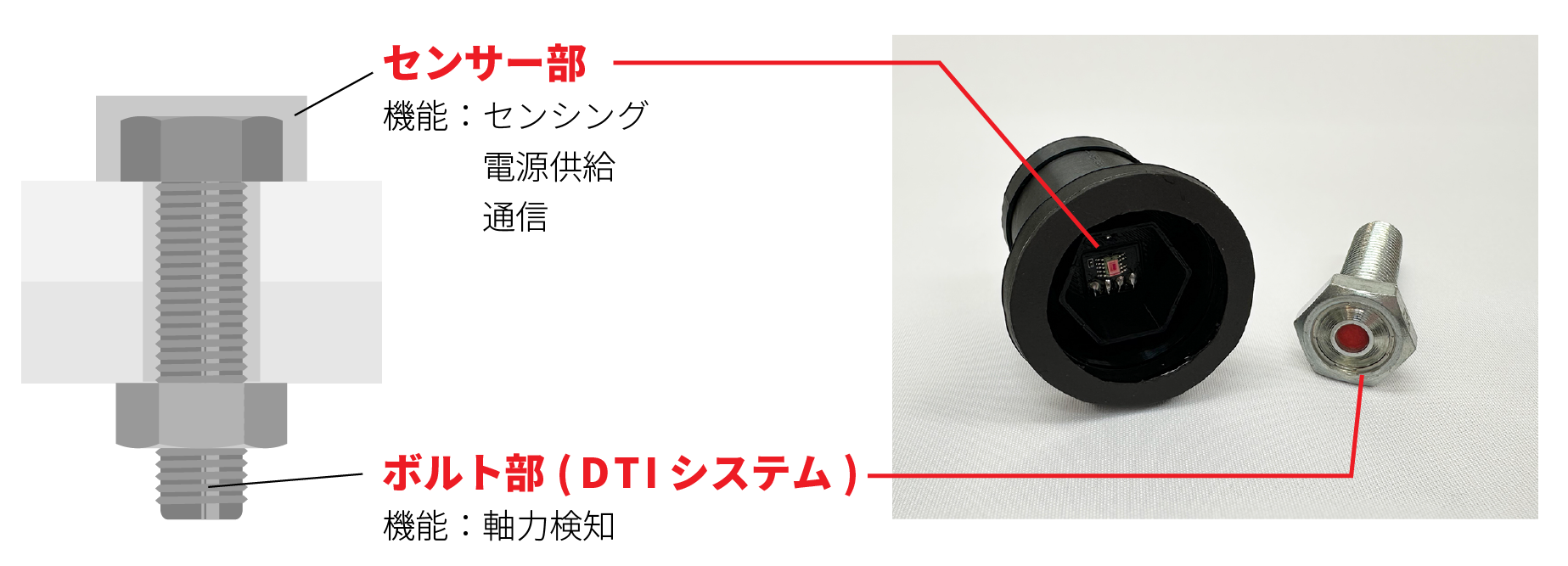

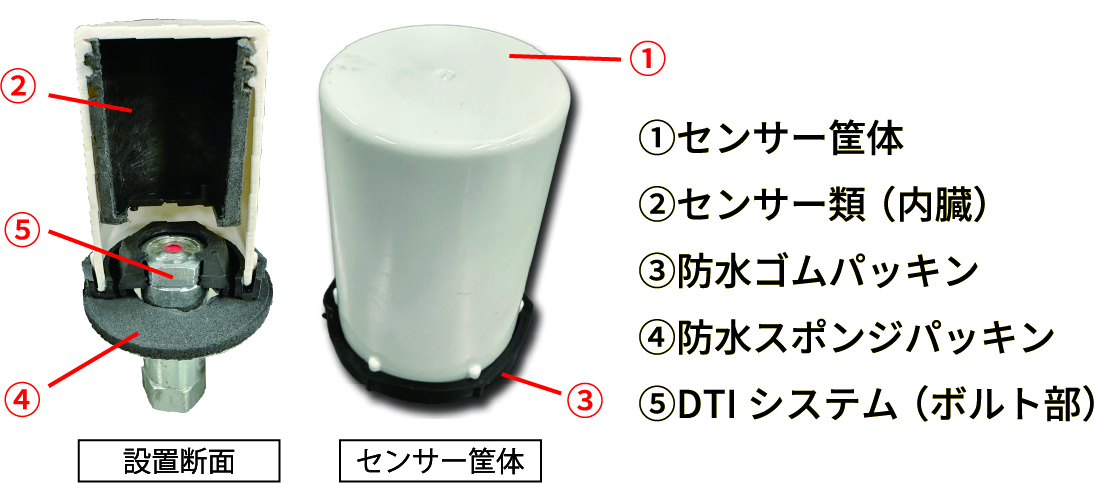

部品構成

DTIシステム（ボルト部）とは

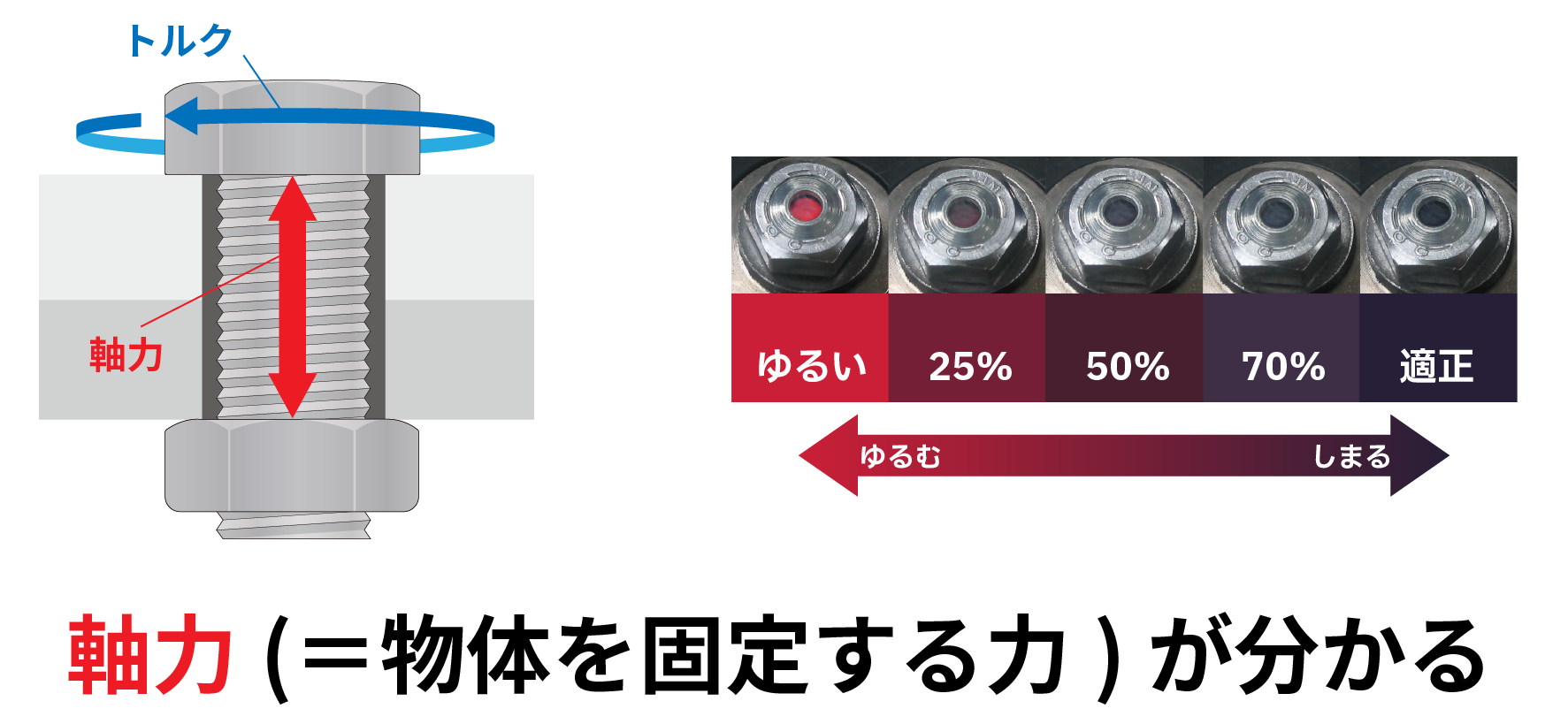

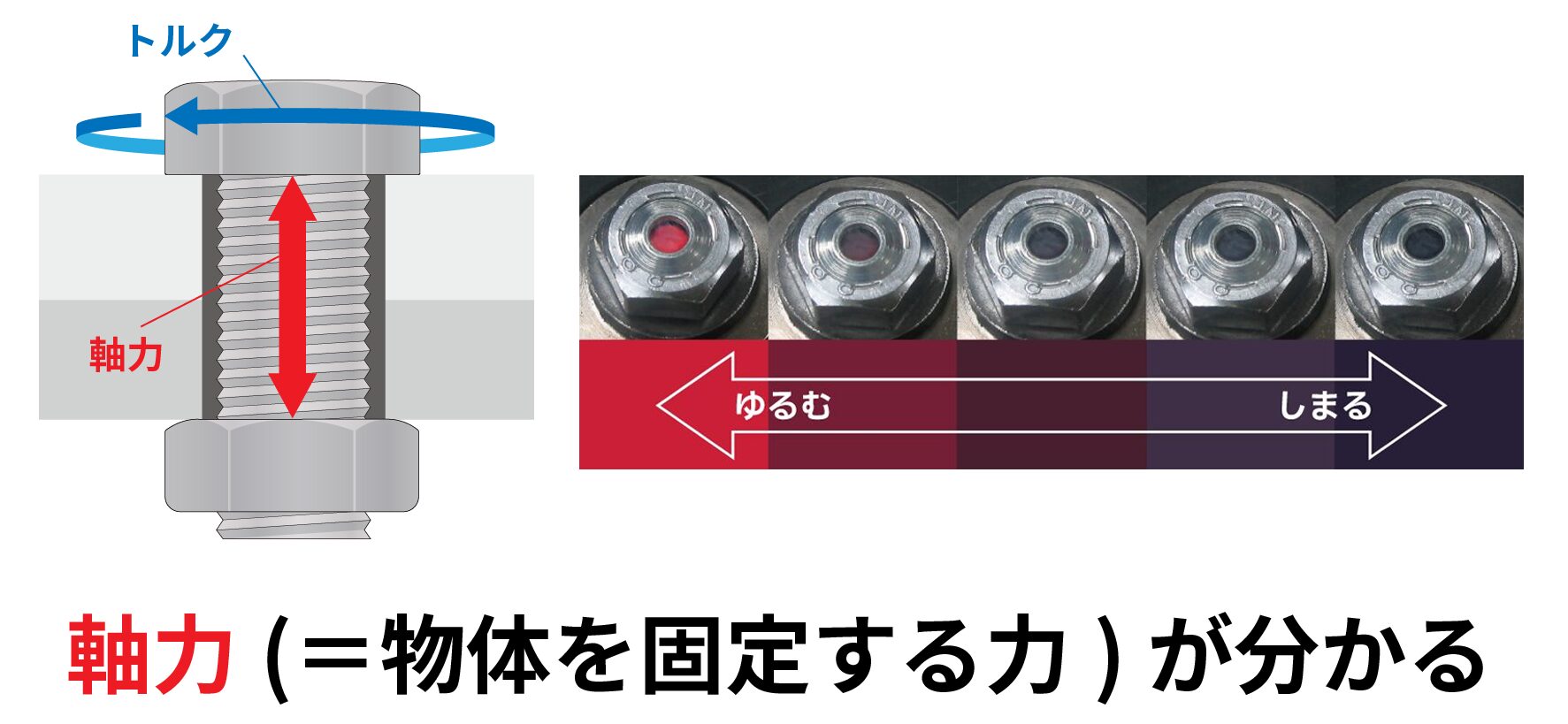

DTIシステムとは、軸力によるボルトのわずかな伸びを検知する仕組みをボルト内部に埋め込み、伸びの度合い（＝軸力）を段階的に赤から黒へと変化する色で表示させる軸力管理システムです。

DTI®システム

目視で軸力管理！ゆるみが色でわかる

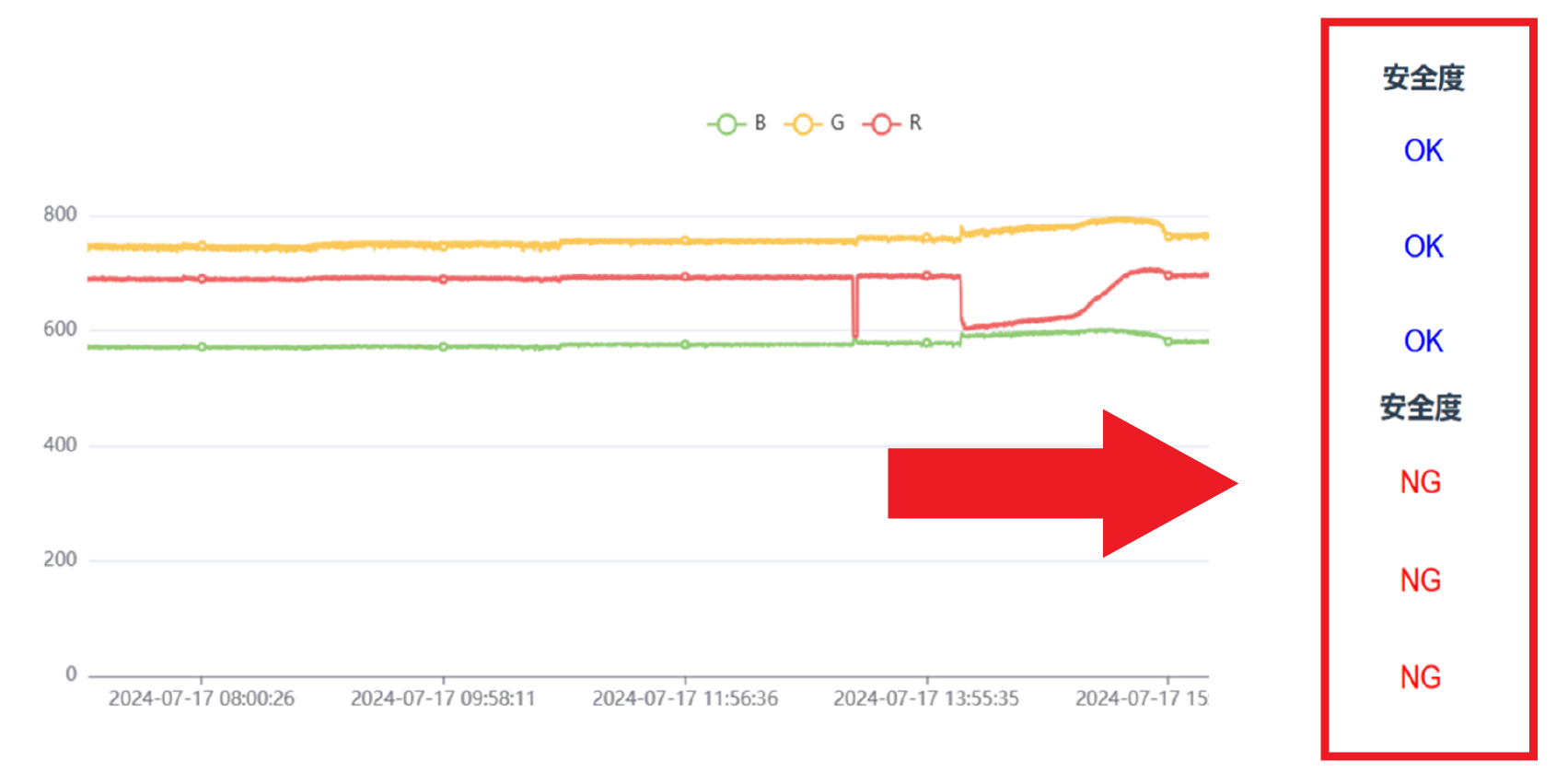

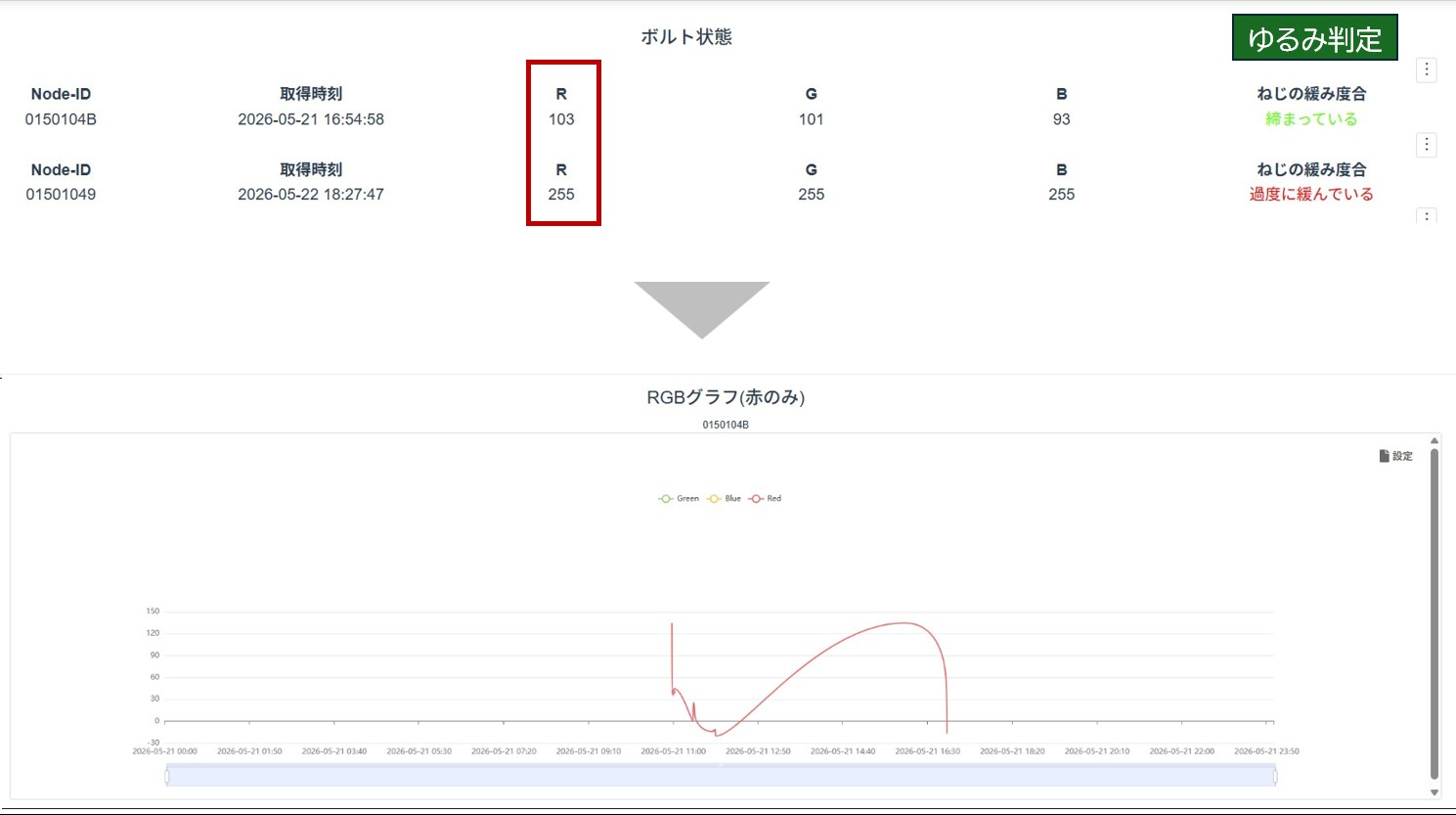

監視画面

仕様・性能

対応項目	仕様
通信方式	LPWA　＋中継器(ゲートウェイ)・LTE
電源	長寿命バッテリー5年以上駆動
クラウドシステム	Microsoft Azure
水密性	IPX7試験合格
対候性	JIS　K7361準拠試験　ひび割れなし
耐熱温度	マイナス20℃～75℃（使用条件により）
ボルト形状	六角ボルト/スタッドボルト/その他の形状は打合せにより
ボルトサイズ	六角ボルト：M10ｘ25～
ボルトサイズ	スタッドボルト：M24ｘ80～（条件あり）
ボルト材質	鉄・鋼（SC/SCMほか）、ステンレス（SUS）、その他合金鋼
センサー筐体	ポリカーボネート白　φ44(40.6）×65
防水ゴムパッキン	EP70°　外φ48×内φ17.5×14.5
防水スポンジパッキン	EP-100　外φ56×内φ26×4ｔ

使用箇所の例

・プラントなど、広大な敷地の工場
・山間部や洋上など、アクセス困難箇所
・送電用鉄塔など、危険が伴う高所

・沿岸クレーン
・大型建機
・バスダクト

お問い合わせ・お見積りはこちら

よくあるご質問（FAQ）

Qねじのゆるみ以外は計測はできますか？

A

今後の追加開発で可能になる可能性がございます。
まずはご要望をお聞かせください。

Q電源はバッテリー以外にもありますか？

A

バッテリー以外にも、USBｰC有線接続など複数のご提案が可能です。

Qどういう仕組みでねじのゆるみが分かりますか？

A

DTIは、ねじの固定力（軸力）を色で表示できる製品です。
色が黒から赤に変わっていれば、ゆるんでいる状態と言えます。

Q電波が届かない環境ですが使えますか？

A

衛星を活用した方法が検討可能です。

Q工場の製造ラインでも使用できますか？

A

もちろん使用可能です。DTI（ボルト）自体は製品本体、設備ラインにも豊富な導入実績がございます。

Qセンサー以外でボルトのゆるみ検知はできますか？

A

ドローン・ロボットによる点検や定点カメラによる複数ボルトの同時監視が検討可能です。
