ノルトロックワッシャー糊なし品でコンタミ問題+ゆるみのトラブル解決

2026.03.26

お客様の産業半導体製造装置メーカー

部署名調達

解決策のご提案

ノルトロックワッシャー糊なし品でコンタミが発生しないゆるみ対策

相談までの経緯

課題の概要

半導体デバイスメーカーに納品している装置に使用しているねじにゆるみが生じている。

問題の原因

納品先が半導体業界のため、コンタミは絶対にNG。
コンタミが発生しないゆるみ止めとなると、接着剤のプレコート加工などは不可。

当時のお客様の対策

座金型のゆるみ止めの使用を検討したが、ゆるみ止め効果が不十分だった。
今回の使用箇所はナット止めをしない箇所のため、ナット型のゆるみ止めは使えない。
様々なゆるみ止め製品を検討したが使えるものが見つからなかった。

イケキンが提案したこと

課題解決の要件

①コンタミが発生しないゆるみ止めであること
②ゆるみ止めがしっかり機能すること

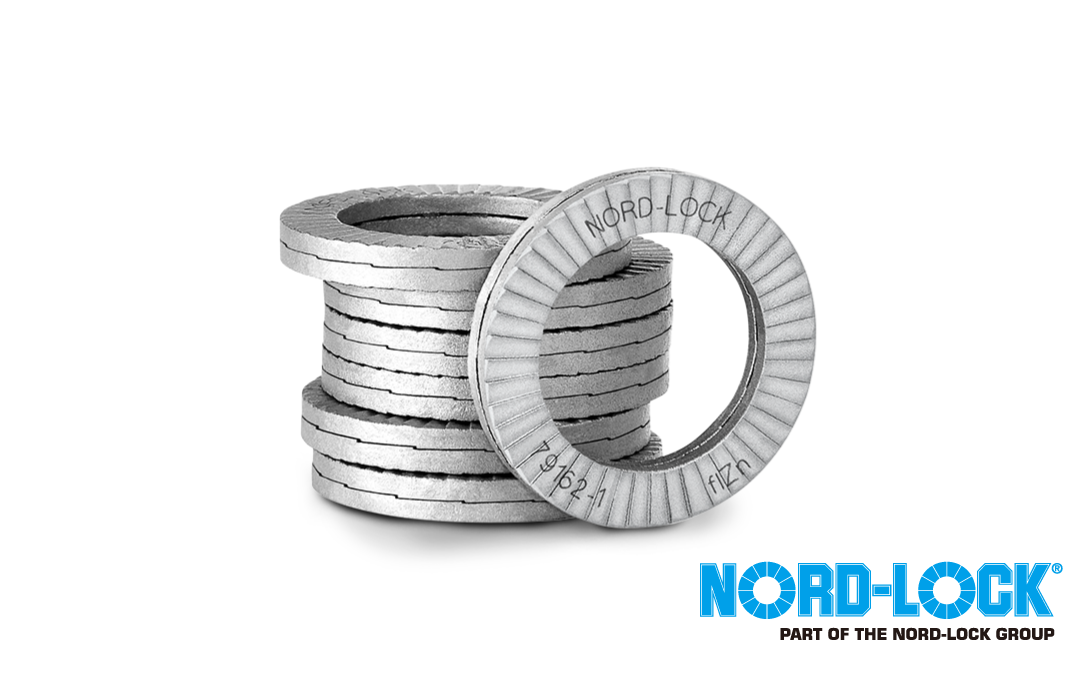

解決策のご提案　ノルトロックワッシャー糊なし

軸力を利用してゆるみを止める「ノルトロックワッシャー」をご提案。
2枚セットで使用するため通常仕様では使用する向きを間違えないよう2枚が糊付けされた状態になっている。
その糊がコンタミになってしまうため、今回は糊なしの状態で納品するご提案。
座金タイプのゆるみ止めなので、今回の使用箇所にも適している。

ノルトロックワッシャーの製品詳細はこちら

技術検証

メーカーから環境書類を取り寄せ、問題がないことを確認。
ゆるみ止めの性能に関しては、ワークを作成して試験を実施。

対策の成果・結果

提案結果

性能試験の結果問題がなく、コンタミの恐れもないとわかったため採用が決定。

ユーザーメリット

コンタミが発生せず、十分なゆるみ止め性能が発揮される製品が見つかった。

お客様の声

今回ゆるみが生じていた箇所はタップ穴のところだったので、ナットタイプのゆるみ止めは不可、さらに半導体製造企業へ納品する製品だったためコンタミ防止で接着剤タイプも不可でした。
制限が多い中自分たちでは十分な効果を得られるゆるみ止め製品が見つけられず困っていたところ、イケキンさんにノルトロックワッシャーをご提案いただき助かりました。
ゆるみ止めとしても性能が高く、導入以降ゆるみのトラブルはなくなりました。

ノルトロックワッシャーとは

ノルトロックワッシャーはゆるみ止めとしての性能が高いことはもちろん、ワッシャータイプで使用箇所を限定しないことから、半導体製造の前工程から後工程まで様々な装置で採用実績がございます。
インコネル、ハステロイなど特殊材質も取り揃えており、使用環境に適したものをご提案できます。
評価試験のお手伝いも可能です。
トルク・軸力・限界面圧など、様々な知見もございますので、お気軽にお問い合わせください。
