設定軸力と実際の軸力の差を超音波測定で解明

軸力が外力に負けてゆるみが生じている可能性がある、つまり軸力の設定が間違っている可能性がある、もしくは予定通りの軸力が出ていない可能性があるが、机上の計算では間違っていない。

組み立て時はトルク管理を行い、締め付け後に合いマークを引いてチェック。
また、工場のラインが停止している時に定期的に増し締めも行っているが、手間がかかっている。

測定部位を決め、専用のボルトを50本製作。

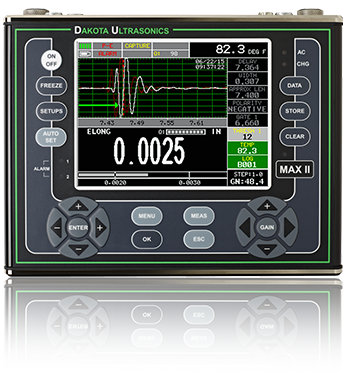

超音波ボルト軸力計「MAXⅡJ」を用いて前述の締結条件で軸力を測定したところ、設定軸力12kN（トルク係数0.31）に対し6～10kN（トルク係数0.38～0.68）と設定よりも低い値になっている上に、軸力にばらつきが出て不安定な締め付けになっていることが判明。

摩擦によって軸力にばらつきが出ているので、安定させるために固体潤滑剤（ゾルベスト730）をしようすることをご提案。
固定潤滑剤を塗布して再度測定した、結果15～16kN（トルク係数0.23～0.25）と設定軸力よりも高い値になったため、締め付けトルクを45N・mから33N・mに変更。
