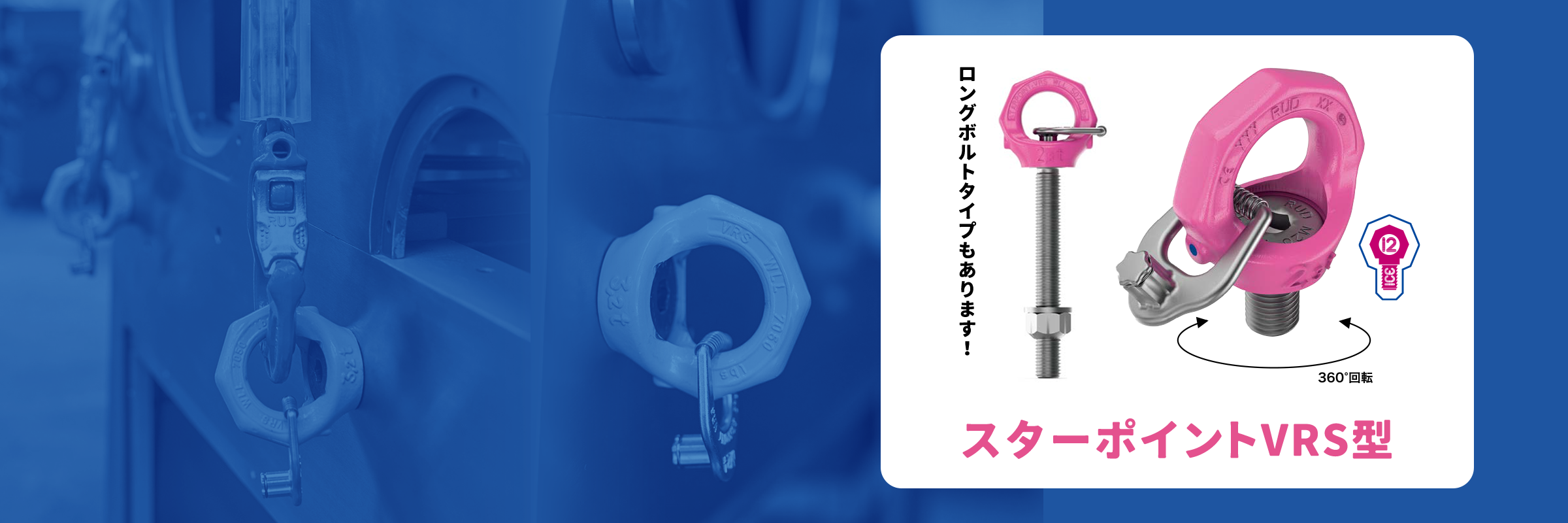

リング部が360°回転し、安全に吊り上げ！
RUDスターポイントVRSは、リング部が360°全方向へ回転し、ボルト部が常時負荷方向に追従します。これにより、従来のアイボルトでは問題となっていた横吊りや斜め吊りによるボルトのゆるみ、および負荷方向の不一致による強度低下が起こりません。
こんなお悩みありませんか？Do you have any of these problems?
横吊りしているが使用荷重に問題が無いか気になる…
アイボルトで横吊りをしてネジ部分に曲がりが発生してしまった事がある。破断や落下のリスクが少ない方法を知りたい。
01
複数個吊りで使用していると、自然と向きが揃わない…
複数個のアイボルトで多点吊りしていると、吊り荷が回転してアイボルトのリング向きが不揃いになってしまい、使用出来る荷重の上限が不安に感じる。
02このような悩みを解決する最適な製品は無いのでしょうか…？
RUDスターポイントVRSが
解決します！

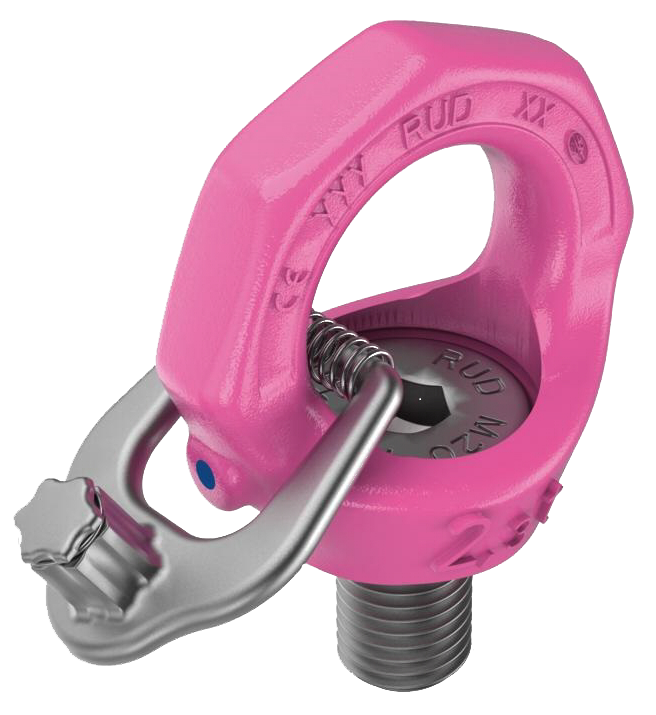

RUD スターポイントについて
RUD スターポイントは、ドイツのメーカー「RUD（ルッド）」と「SpanSet（スパンセット）」の総代理店ルッドスパンセットジャパンが取り扱う、ボルトと可動するリングが一体となった吊り具です。
本製品は、ボルトを固定した状態でも、リング部が負荷方向に360°回転するため、従来のアイボルトでは禁止されていた横方向での負荷にも対応可能です。また、未使用時はピンク色の製品が温度変化により色が変わるため、目視で劣化具合を確認可能です。
さらに、構造の特長から本体重量を抑えながら、使用荷重を上げる事が可能で

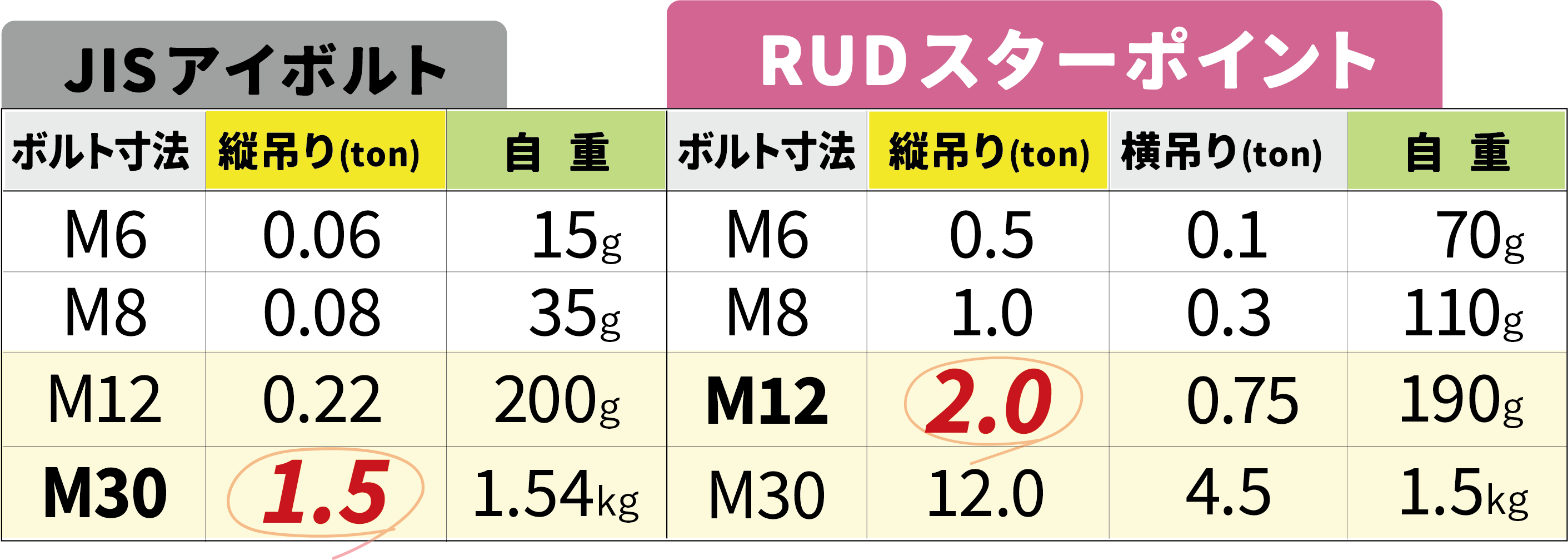

JISアイボルトM30の使用荷重約1.5トンですが、RUDスターポイントM12では使用荷重約2.0トンです。
の比較表
RUDスターポイント3つの特長RUD Star Points Features

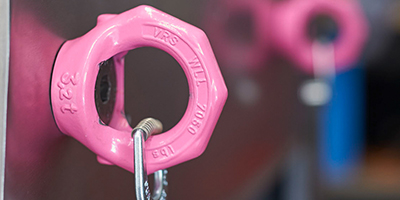

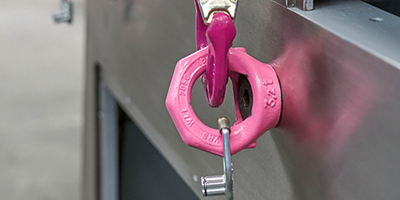

目視で劣化を確認！視認性の高い安全機能
RUDスターポイントVRSは、リング部に特殊なピンク色塗装を施しています。このピンク色は、熱の影響を受けることで色が変わる特性を持っており、目視で劣化具合を確認できるため、安全性に優れた画期的な機能です。

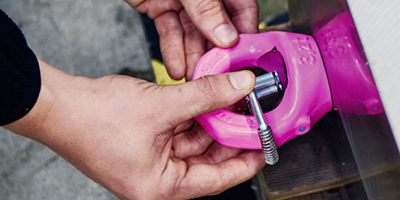

手締め可能で脱着が容易
RUDスターポイントVRSは、専用の工具を使わずに手で締めることが可能な設計となっており、現場でのセッティング時間を大幅に短縮します。さらに、確実な取り付けをサポートするために、各製品に専用の取り付けキーが付属しています。
紹介動画Video
製品情報Product Details
| 材質 | ニッケル、クロム、モリブデン配合高級合金鋼 |
| 特長 | 全方向負荷OK、360°回転可動範囲、IDチップ埋込み |
| 最大許容温度 （使用荷重減少） |
-40°〜100°では使用荷重減少なし、350°以上は使用荷重減少あり |
| 準拠規格 | DIN EN 1677-1、DIN EN ISO 12100、DGUV-R 109-017 |
こんなお悩みお待ちしております！
吊り方向の調整に時間が掛かり、段取りに時間が取られ作業が停滞する。
ボルトの曲がりによる事故のリスクが常に頭をよぎる。
このようなお悩みの方は、
ぜひイケキンにお問合せください！
課題解決事例Cases
概要
ユニットや機械の運搬時、または定期点検やオーバーホール時の重量部品の吊り上げにJISアイボルトを横吊りで使用しているが、荷重によって曲がってしまっている。過去には破損してしまって吊り上げていた重量部品が落下したこともある。幸いにも人的被害は出なかったが、重量部品の破損により大きな損害が発生した。以後同じことが起きてしまうと損害のみならず人の命を奪いかねないため、改善したい。
問題の原因
JISアイボルトは縦方向の荷重にのみ耐えられるよう設計されている。横吊りは設計上の想定荷重（軸方向）とは異なる力がかかり、材質疲労や本来の強度が出せず、破断や変形の恐れがあるため禁止されている。しかし実際の現場では危険とはわかっているものの、構造上縦向きで使用出来ないため横吊りで使用している。
当時のお客様の対策
特に社内規定もないため、作業者がJISアイボルトの曲がりを目視で確認した段階で交換していた。ただ作業者により『曲がっている』の判断にバラつきがあり、多少の曲がりならそのまま使用していることもあった。そのため微々たる変形では交換していなかったり、変形はしていなくても負荷はかかっているので破損の危険性が常にある状態だった。
イケキンが行った提案と成果・結果
課題解決の要件
●横吊りできるアイボルトであること
●安全に使用できること
解決策のご提案

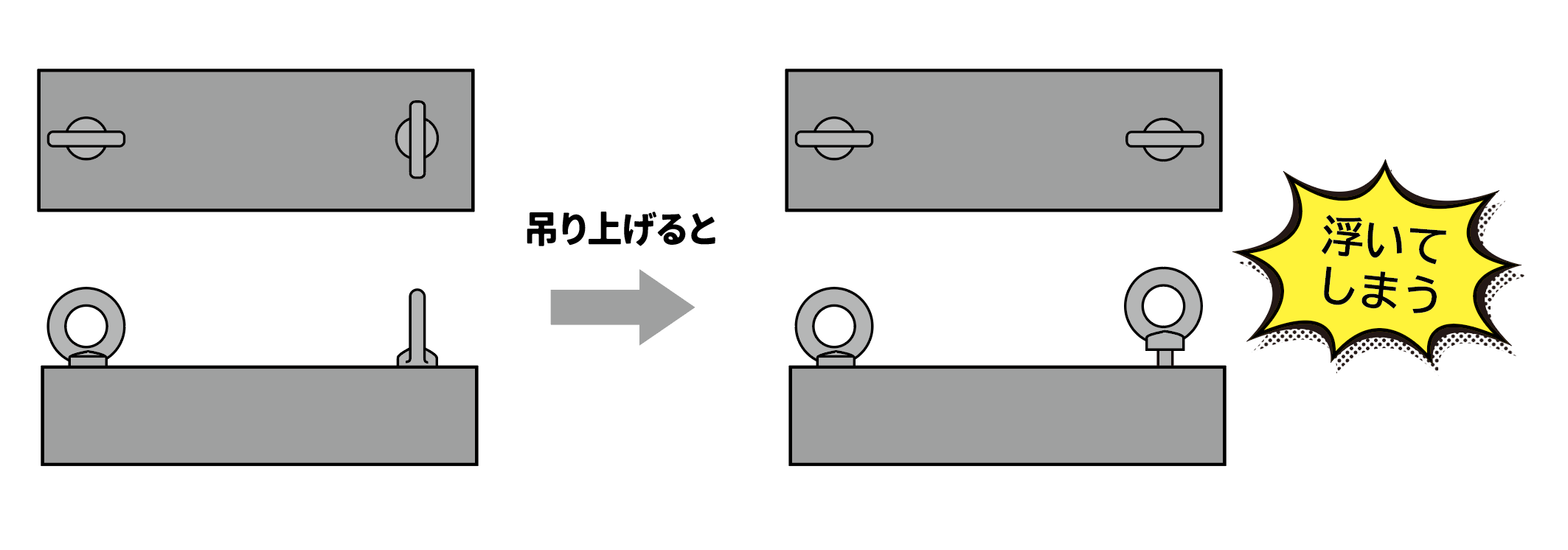

JISアイボルトはリングの向きを揃えて着座させることが難しいため、吊り上げる際の負荷方向によってはゆるみが生じる。それによって着座していない状態になることが原因で曲がってしまう。
RUD製スターポイントはリング部が負荷方向に360°回転し、吊り上げた際に自然とリングの向きが揃いゆるみが生じないため着座した状態を保てる。
提案結果
試験的に購入して社内検証を実施。その後正式に採用になった。
ユーザーメリット
RUD製スターポイントを導入したことで安全に横吊り使用ができるようになった。
お客様の声
JISアイボルトを使用していた時は締付けた後に、全体を見てリングの向きを揃える作業をしていて時間がかかったり、締まりすぎて外せなくなる、座面が陥没してしまうなどのトラブルが起きていましたが、それもなくなりました。スターポイントのおかげで作業現場の安全性が高まり、作業改善もできました。
よく頂く質問FAQ
- スターポイントの刻印されている荷重はどの方向での使用荷重ですか？
- 欧州での規格により最も弱い方向（横吊り）での使用荷重です。縦吊りの場合はさらに高い使用荷重でご使用いただけます。
- VRSスターポイントに刻印されている文字・記号のそれぞれの意味は？
- “CE”マーク
メーカー名である“RUD”
DIN 認定工場での製造品を示す“H1”のマーク
等級T(等級8)
水平方向（横方向）での使用荷重 - なぜスターポイントはピンクの塗装をしているのですか？
- 暗いところでも見えやすく（視認性）、周囲温度によって色変化するためです。
- スターポイント（VRS）をワークの下側に取付けてワークを180度回転させて上向きにするような使用方法は可能ですか？
- 規定トルクにて締付けを行えばスターポイントを使用してワークの立て起こし可能です。ベアリング入りのバリオリングやパワーポイントスターはより反転作業に向いています。
